U ovom članku saznat ćete

• što je SLAM LiDAR tehnologija i zašto postaje novi standard za 3D mapiranje velikih prostora
• po čemu se Artec Jet razlikuje od klasičnih terestričkih laserskih skenera
• kada koristiti mobilni LiDAR umjesto ručnog 3D skenera
• kako Artec Jet ubrzava Scan-to-BIM, Digital Twin i industrijske inspekcije
• gdje se najčešće koristi u industriji, rudarstvu, građevini i infrastrukturi
• kako izgleda kompletan workflow od snimanja do gotovog 3D modela
• kada Artec Jet kombinirati s uređajima Artec Leo i Artec Ray II

Većina tvrtki koje danas trebaju dokumentirati postojeće stanje objekta još uvijek koristi metode koje su spore, zahtijevaju mnogo pripreme ili jednostavno nisu praktične kada je potrebno mapirati velike površine.

Industrijska postrojenja, tuneli, rudnici, proizvodne hale, prometna infrastruktura ili velika gradilišta često predstavljaju izazovno okruženje za klasične metode mjerenja. Svako dodatno postavljanje stativa, premještanje opreme ili čekanje na novo mjerenje produžuje projekt i povećava troškove.

Posljednjih nekoliko godina upravo zato dolazi do velikog razvoja mobilnih SLAM LiDAR sustava koji omogućuju brzo prikupljanje milijuna prostornih podataka tijekom normalnog kretanja kroz objekt.

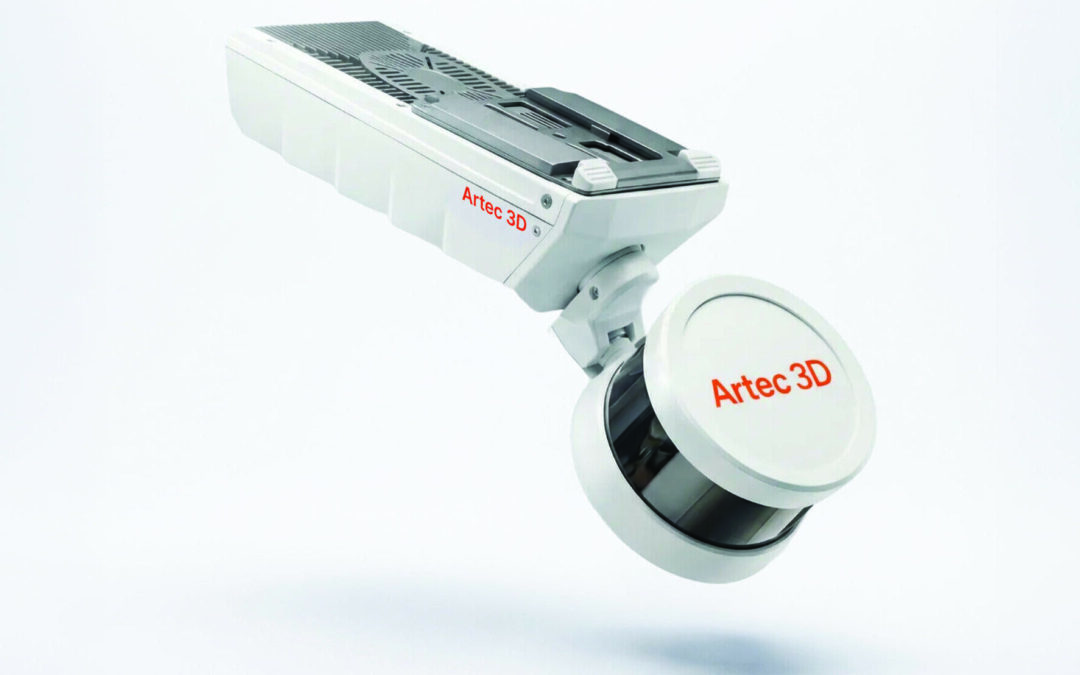

Jedan od najnovijih predstavnika te tehnologije je Artec Jet – profesionalni mobilni SLAM LiDAR 3D skener razvijen za brzo mapiranje velikih prostora uz visoku razinu preciznosti i iznimnu fleksibilnost montaže.

Ako vas zanimaju tehničke karakteristike uređaja, možete ih pronaći na stranici Artec Jet, dok pregled svih dostupnih Artec uređaja možete pogledati na 3D skeniranje.

Zašto ručno mjerenje izgleda “dovoljno dobro”, dok ne postane preskupo

Ručnim mjerenjem najčešće dobiješ dvije vrste rezultata. Prva je lažna sigurnost, brojevi na papiru djeluju precizno. Druga je stvarni problem, jer ti brojevi pokrivaju mali dio istine. Kada dio ima složene prijelaze, nepravilne površine ili deformaciju, ručno mjeriš ono što možeš dohvatiti, a ne ono što je stvarno kritično.

Još jedan problem je ponovljivost. Dvoje ljudi može izmjeriti isti dio i dobiti malo drugačije vrijednosti. To nije nužno zato što netko “ne zna mjeriti”, nego zato što se ručno mjerenje oslanja na referencu, pritisak, položaj alata i interpretaciju. Čim dođeš u seriju, ili imaš više komada, ili trebaš usporedbu s CAD modelom, ručno mjerenje postaje usko grlo.

U realnosti, najskuplje nije mjerenje. Najskuplje je kad doneseš odluku na temelju nepotpune slike, pa ponoviš obradu, pa opet ne sjedne, pa se krene mijenjati nešto što zapravo nije problem. Tu se gube sati, rokovi i povjerenje.

Zašto klasično 3D skeniranje više nije dovoljno za velike objekte?

Prije desetak godina većina velikih projekata oslanjala se na klasične terestričke laserske skenere. Takvi uređaji i dalje nude iznimnu preciznost, ali način rada ima jedno veliko ograničenje – svaka pozicija zahtijeva zasebno postavljanje skenera.

Kod objekata poput:

• proizvodnih pogona
• rafinerija
• željezničkih koridora
• tunela
• rudnika
• energetskih postrojenja

to znači stotine ili čak tisuće pojedinačnih skenova koji se kasnije moraju povezivati u jedinstven model.

Kod velikih projekata upravo priprema i premještanje opreme često traje dulje od samog skeniranja.

Mobilni SLAM LiDAR sustavi razvijeni su upravo kako bi riješili taj problem.

Umjesto zaustavljanja na svakoj poziciji, operater jednostavno prolazi kroz prostor dok uređaj kontinuirano prikuplja podatke i u stvarnom vremenu određuje vlastitu poziciju.

Rezultat je brz i precizan oblak točaka bez potrebe za desecima ili stotinama zasebnih stajališta.

Što je zapravo SLAM LiDAR tehnologija?

SLAM je kratica za Simultaneous Localization and Mapping.

Za razliku od klasičnih laserskih skenera koji “znaju” svoju poziciju jer miruju na jednoj točki, SLAM sustav tijekom kretanja neprekidno izračunava gdje se nalazi te istovremeno gradi trodimenzionalnu kartu prostora.

Drugim riječima, uređaj radi dvije stvari u isto vrijeme:

• određuje vlastitu poziciju
• stvara precizan 3D model prostora

U tome mu pomaže kombinacija nekoliko tehnologija:

• LiDAR senzor
• IMU senzori
• napredni SLAM algoritmi
• kontinuirana analiza geometrije prostora

Zbog toga nije potreban GPS signal.

To znači da Artec Jet jednako učinkovito radi u:

• rudnicima
• tunelima
• podrumima
• industrijskim halama
• skladištima
• energetskim objektima
• svim zatvorenim prostorima gdje satelitska navigacija nije dostupna.

Upravo je mogućnost rada bez GPS-a jedna od najvećih prednosti mobilnog SLAM sustava u odnosu na klasične metode mapiranja.

Artec Jet nije samo još jedan LiDAR skener

Na tržištu danas postoji velik broj mobilnih LiDAR uređaja.

Međutim, većina njih razvijena je isključivo za jednu vrstu montaže ili jedan način rada.

Artec Jet zamišljen je potpuno drugačije.

Jedan isti uređaj može se koristiti kao:

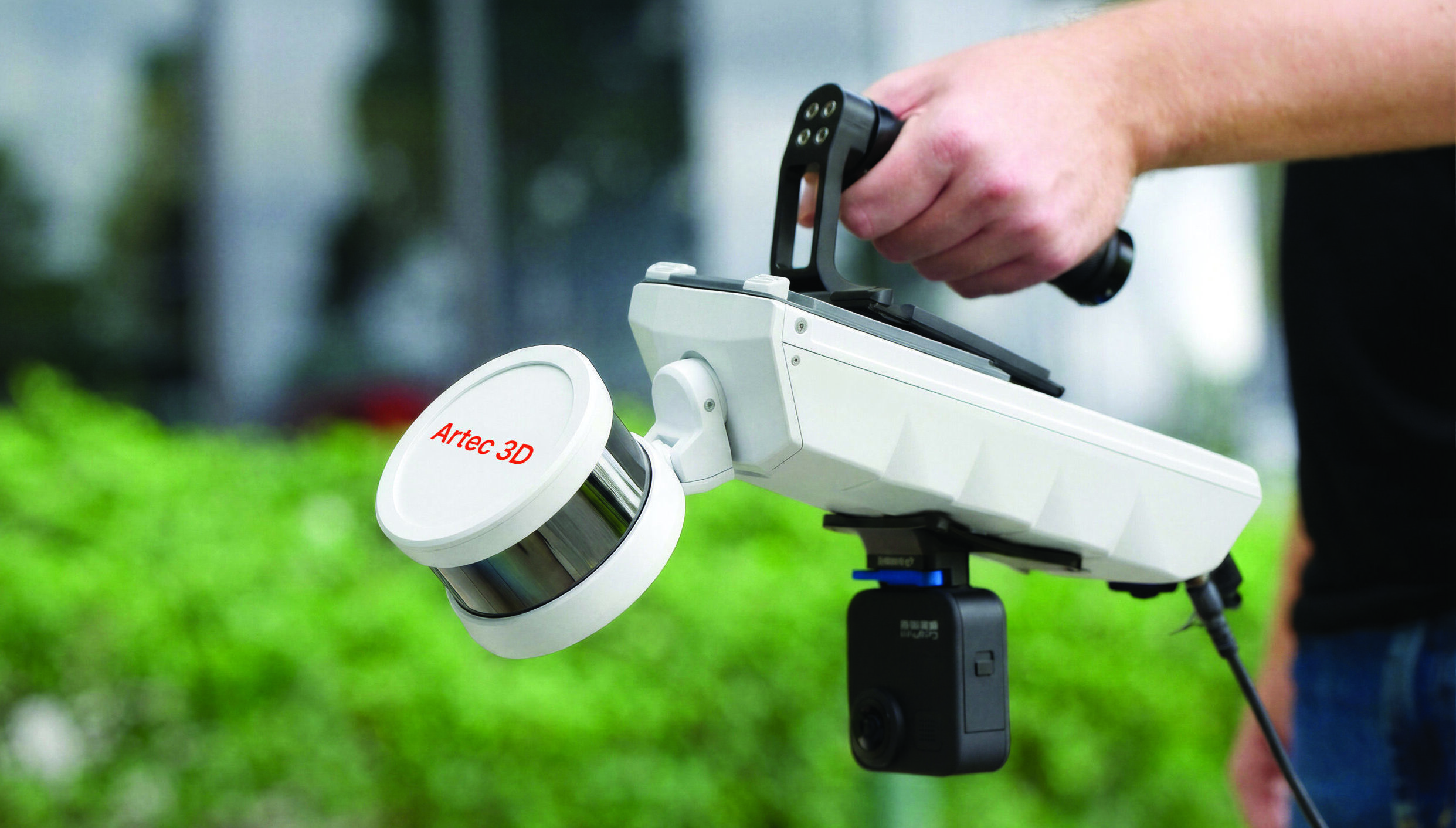

• ručni mobilni skener

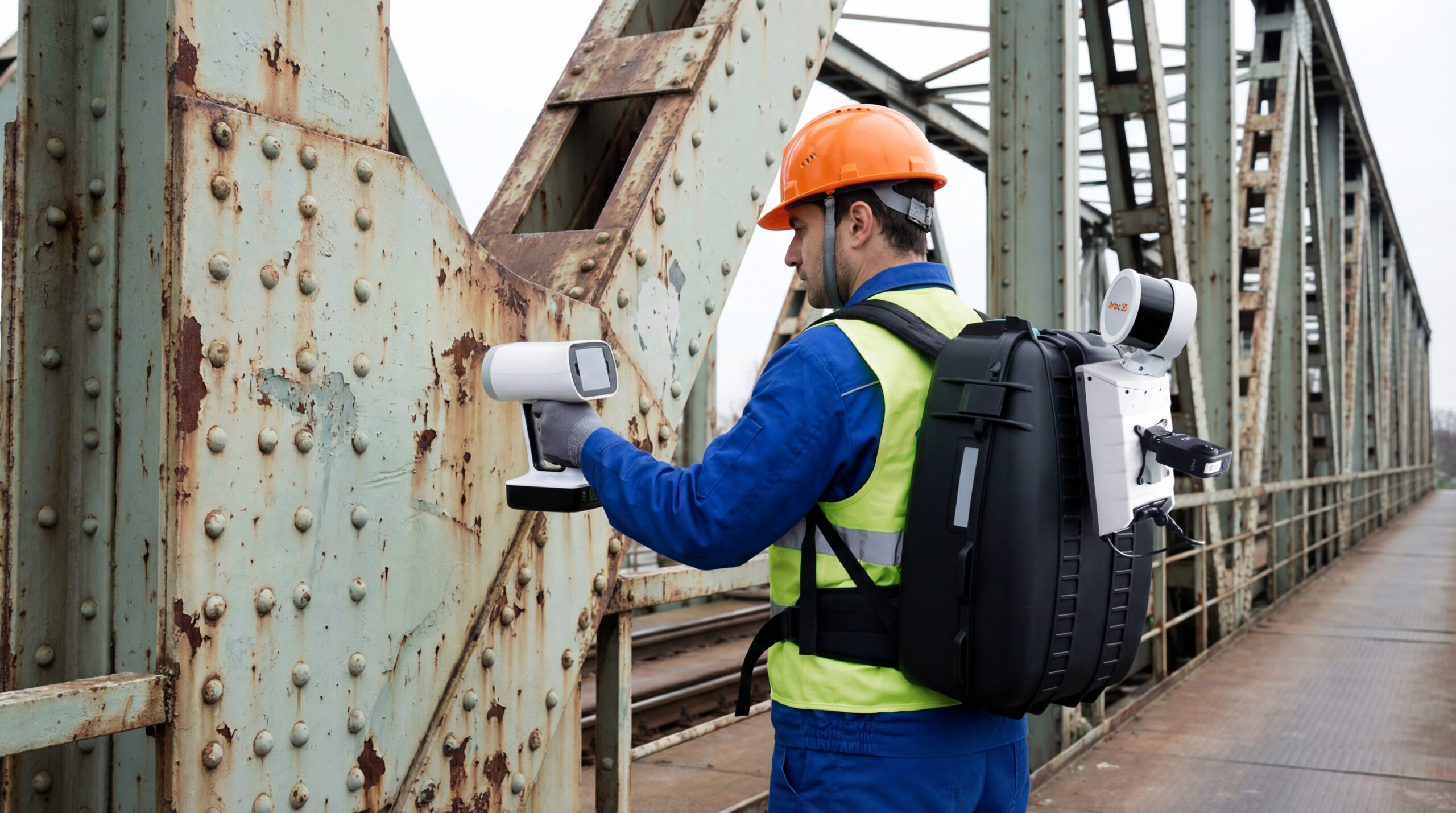

• backpack sustav

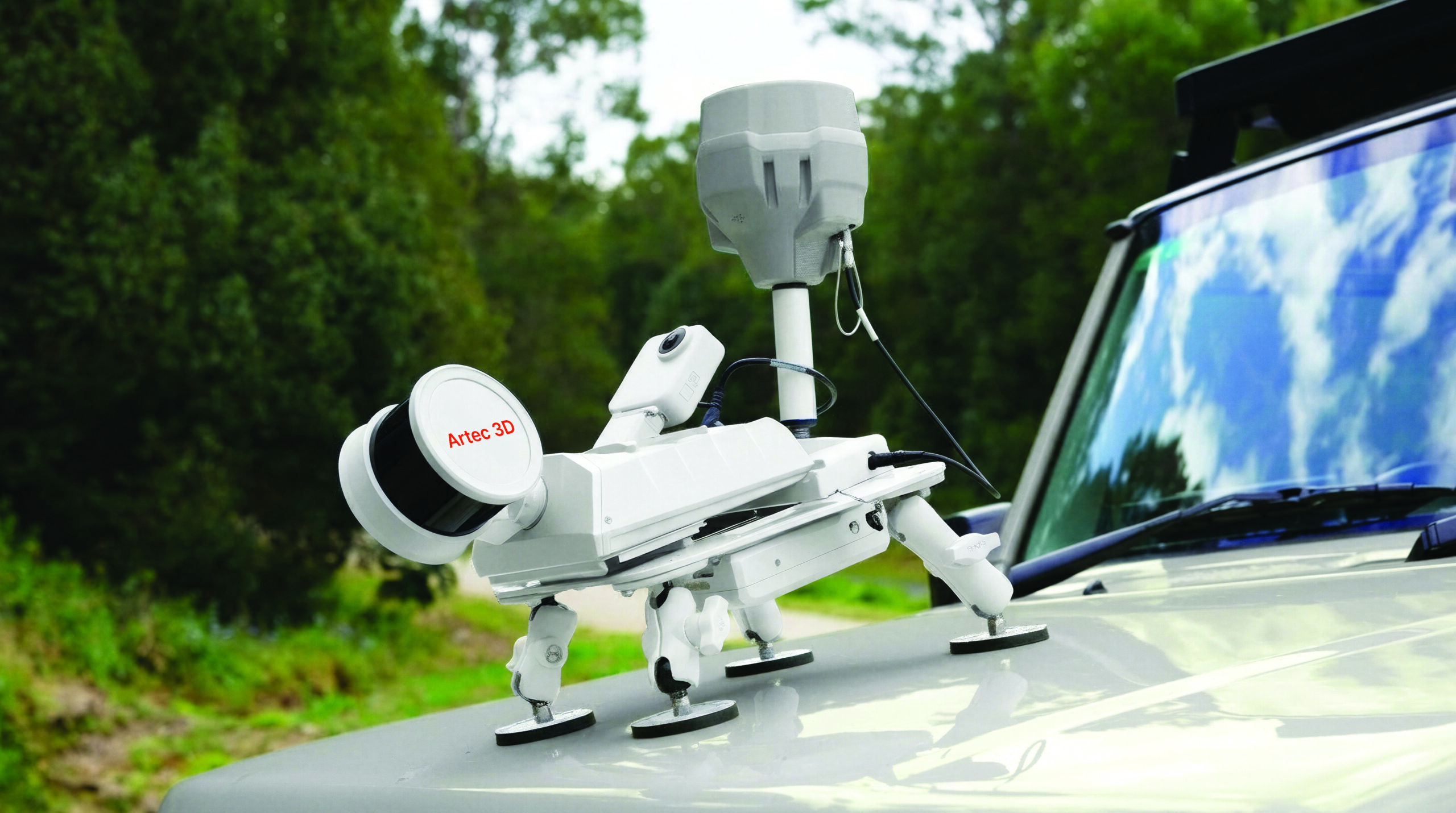

• skener montiran na vozilo

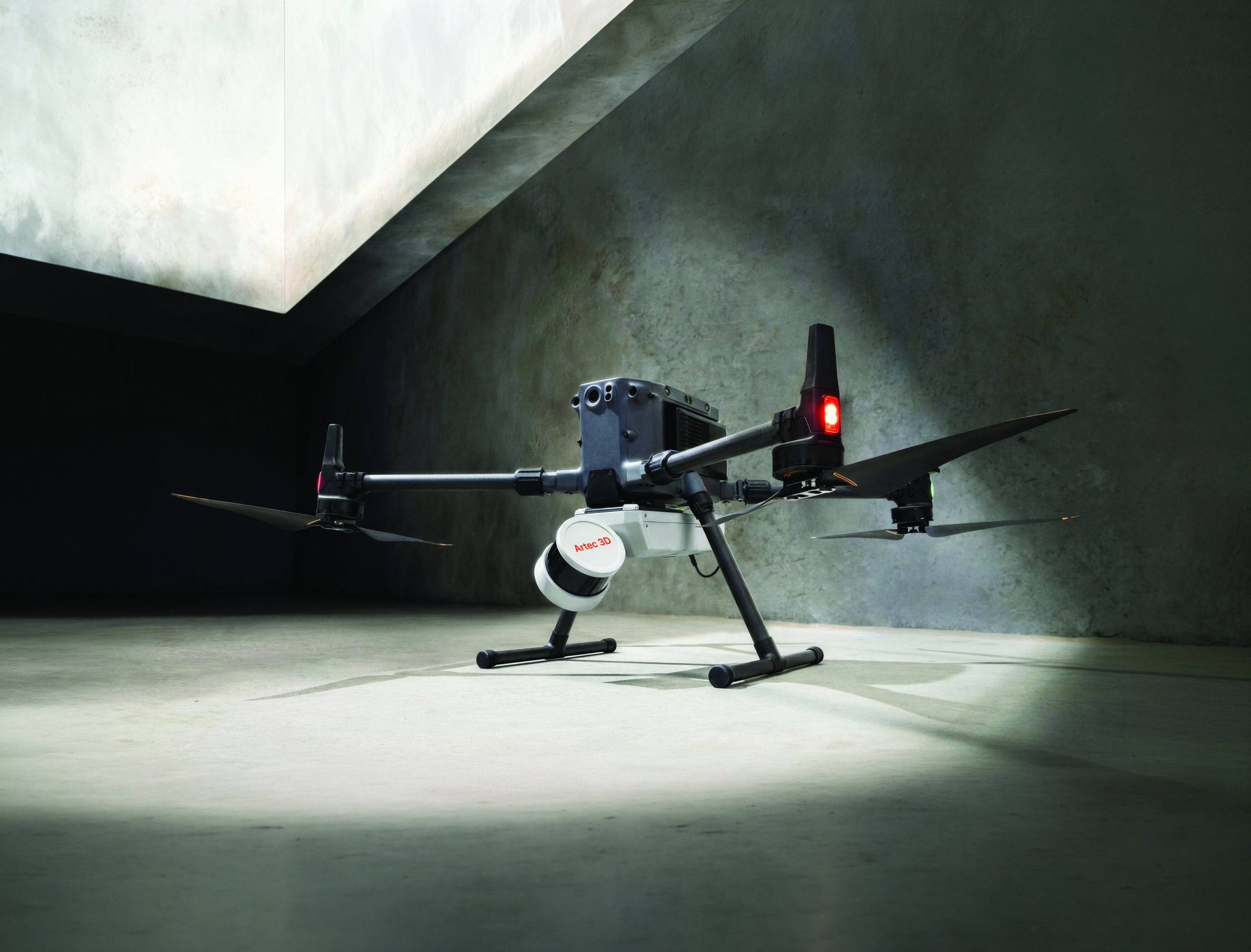

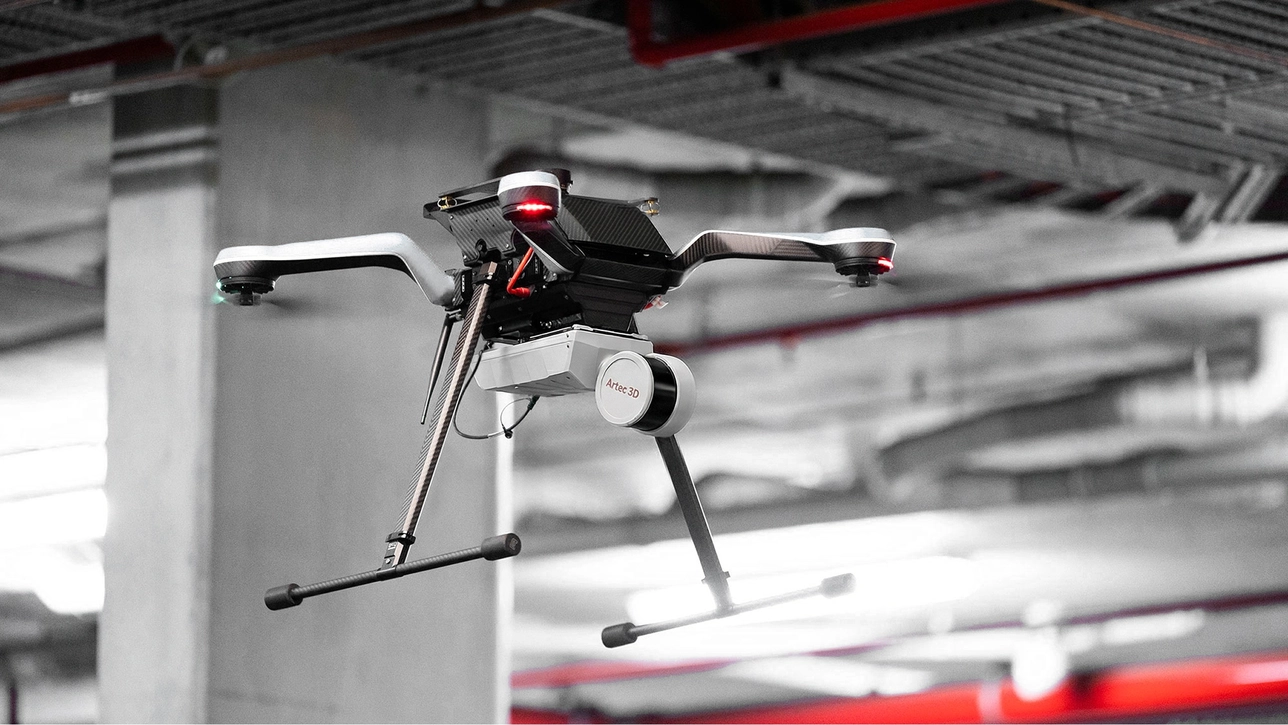

• skener montiran na dron

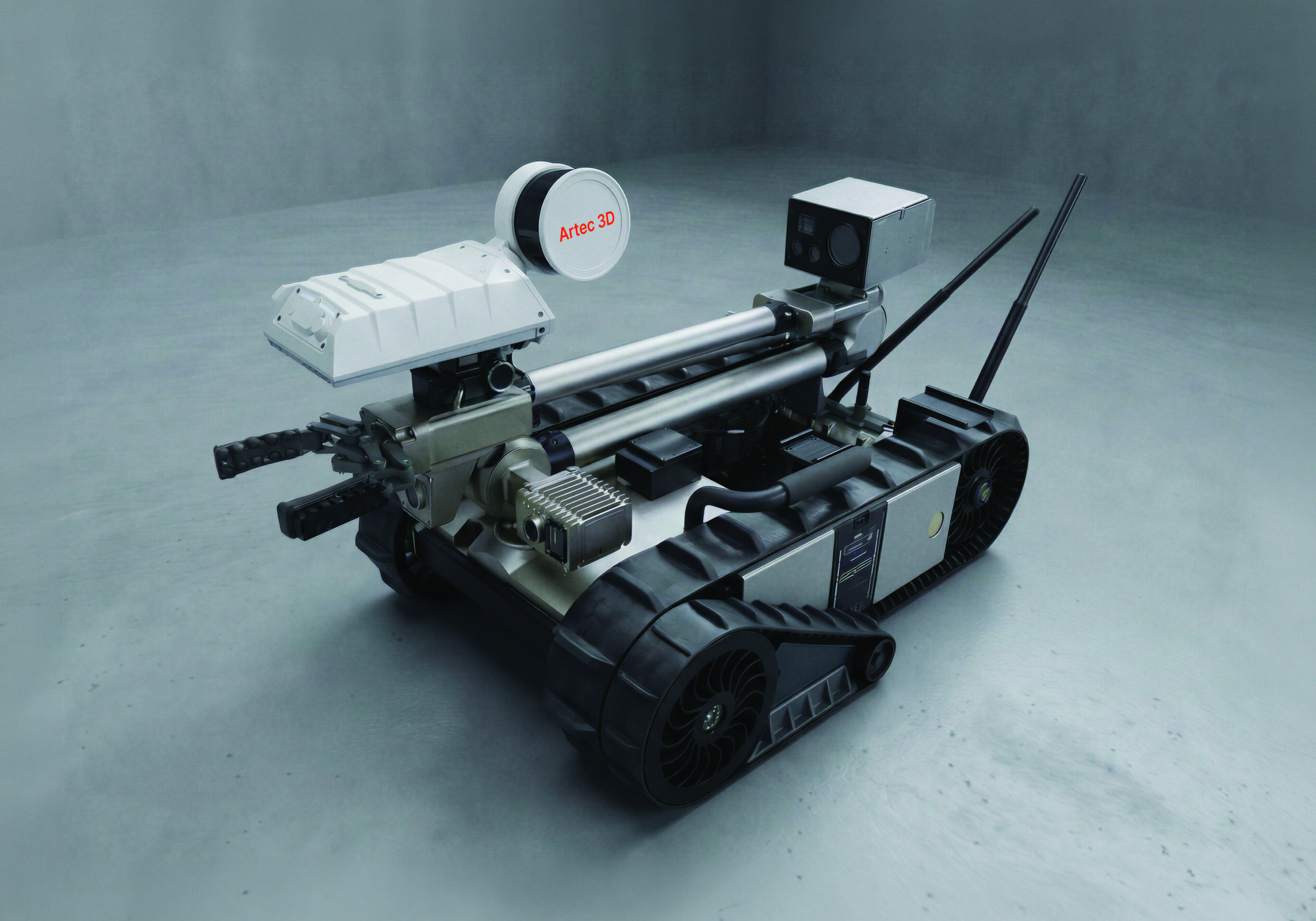

• skener montiran na mobilnog robota
• sustav na teleskopskoj šipci
• dio automatiziranih inspekcijskih sustava

To znači da ista oprema može pratiti projekt od početnog obilaska lokacije pa sve do završne dokumentacije, bez potrebe za kupnjom više različitih uređaja.

Takva fleksibilnost posebno dolazi do izražaja kod tvrtki koje rade na različitim vrstama projekata jer se način rada može prilagoditi konkretnoj situaciji, a ne obrnuto.

Kada mobilni LiDAR donosi najveću prednost?

Mobilni SLAM sustavi nisu razvijeni kako bi zamijenili svaki drugi 3D skener.

Njihova najveća vrijednost dolazi do izražaja kada je potrebno dokumentirati velik prostor u vrlo kratkom vremenu.

Primjeri uključuju:

• mapiranje kompletnih proizvodnih pogona
• dokumentiranje željezničke infrastrukture
• snimanje tunela i podzemnih prolaza
• izradu BIM modela postojećeg stanja
• rudarske inspekcije
• energetska postrojenja
• volumetrijska mjerenja
• digitalne blizance velikih objekata

U svim tim slučajevima brzina prikupljanja podataka često je jednako važna kao i sama preciznost.

Upravo zato Artec Jet može prikupiti do 1,92 milijuna točaka u sekundi, uz domet LiDAR senzora do 300 metara, omogućujući operateru da u jednom prolazu dokumentira znatno veće površine nego što je to moguće klasičnim metodama.

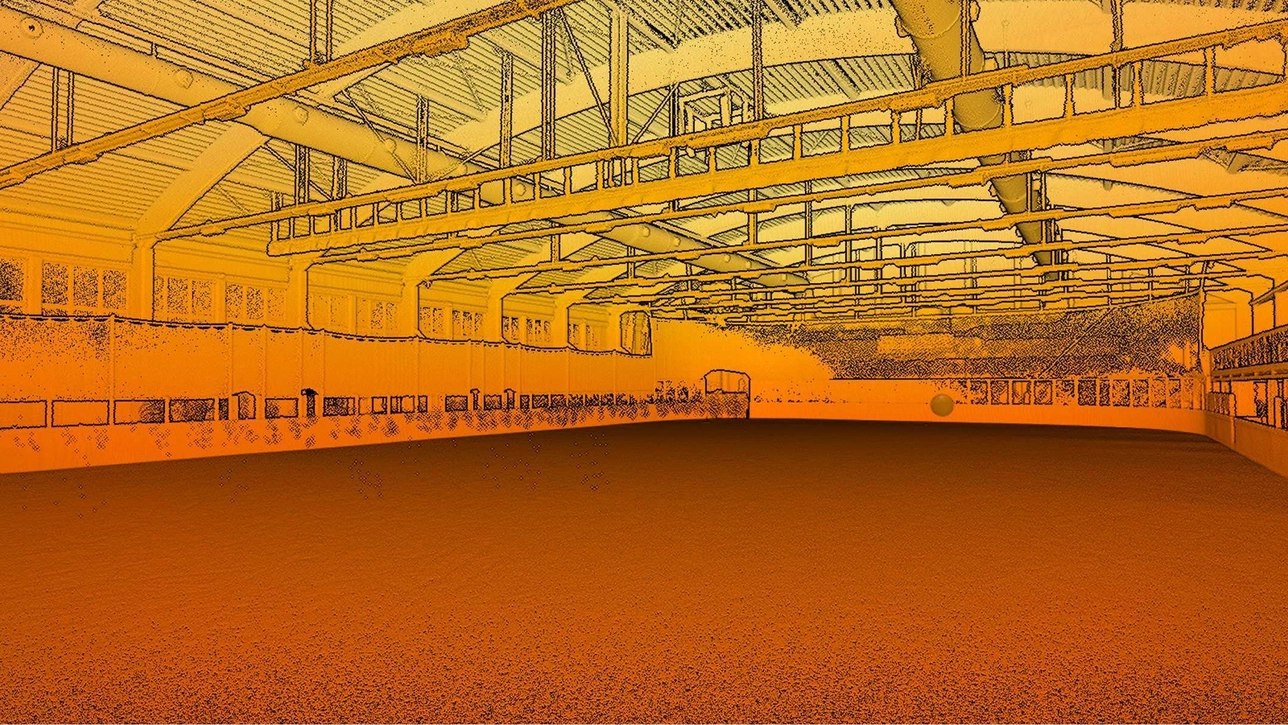

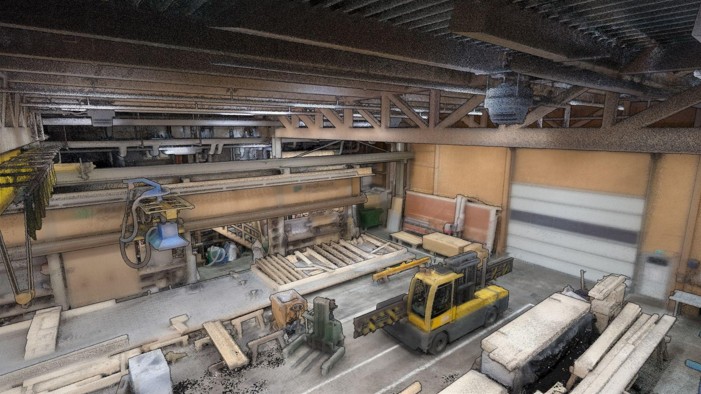

Industrijska postrojenja – digitalna dokumentacija bez prekidanja proizvodnje

Jedan od najvećih izazova u industriji nije izgradnja novih pogona, već održavanje postojećih.

Tijekom godina proizvodne hale prolaze kroz brojne izmjene. Dodaju se nove proizvodne linije, premještaju strojevi, ugrađuju dodatni cjevovodi ili se mijenja raspored opreme. U mnogim slučajevima postojeći nacrti više ne odgovaraju stvarnom stanju na terenu.

Zbog toga svaka ozbiljnija rekonstrukcija najčešće započinje dokumentiranjem postojećeg stanja.

Mobilni SLAM LiDAR sustavi poput Artec Jeta omogućuju brzo prikupljanje prostornih podataka bez potrebe za zaustavljanjem proizvodnje ili dugotrajnim postavljanjem mjerne opreme.

Operater jednostavno prolazi kroz pogon dok uređaj kontinuirano stvara precizan oblak točaka koji kasnije služi kao temelj za projektiranje, planiranje novih instalacija ili izradu digitalnog blizanca proizvodnog pogona.

Takav pristup značajno smanjuje vrijeme provedeno na lokaciji te omogućuje projektantima da rade na stvarnim podacima, umjesto na zastarjeloj dokumentaciji.

Scan-to-BIM – od postojećeg stanja do BIM modela

BIM projekti postaju standard u projektiranju, rekonstrukciji i upravljanju objektima. Međutim, kvaliteta BIM modela uvelike ovisi o kvaliteti početnih podataka.

Ako postojeće stanje nije precizno dokumentirano, svaka sljedeća faza projekta postaje složenija i skuplja.

Mobilni SLAM LiDAR omogućuje brzo stvaranje oblaka točaka koji predstavlja pouzdanu osnovu za izradu BIM modela.

Kod većih objekata to donosi nekoliko važnih prednosti:

• kraće vrijeme prikupljanja podataka na terenu
• manje ometanja rada korisnika objekta
• jednostavniju koordinaciju projektnih timova
• kvalitetniju podlogu za projektiranje novih instalacija.

Artec Jet posebno dolazi do izražaja kod složenih građevina poput bolnica, trgovačkih centara, proizvodnih pogona ili javnih objekata gdje je potrebno dokumentirati velik broj prostorija i instalacija u što kraćem roku.

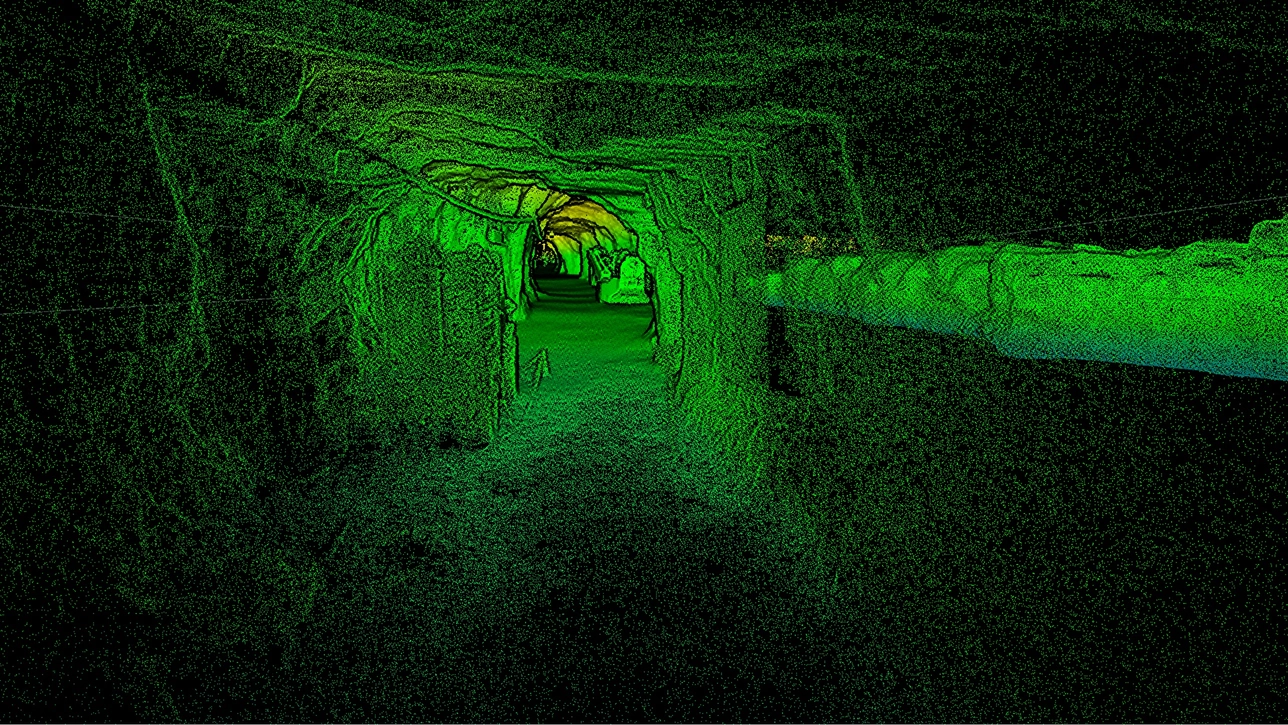

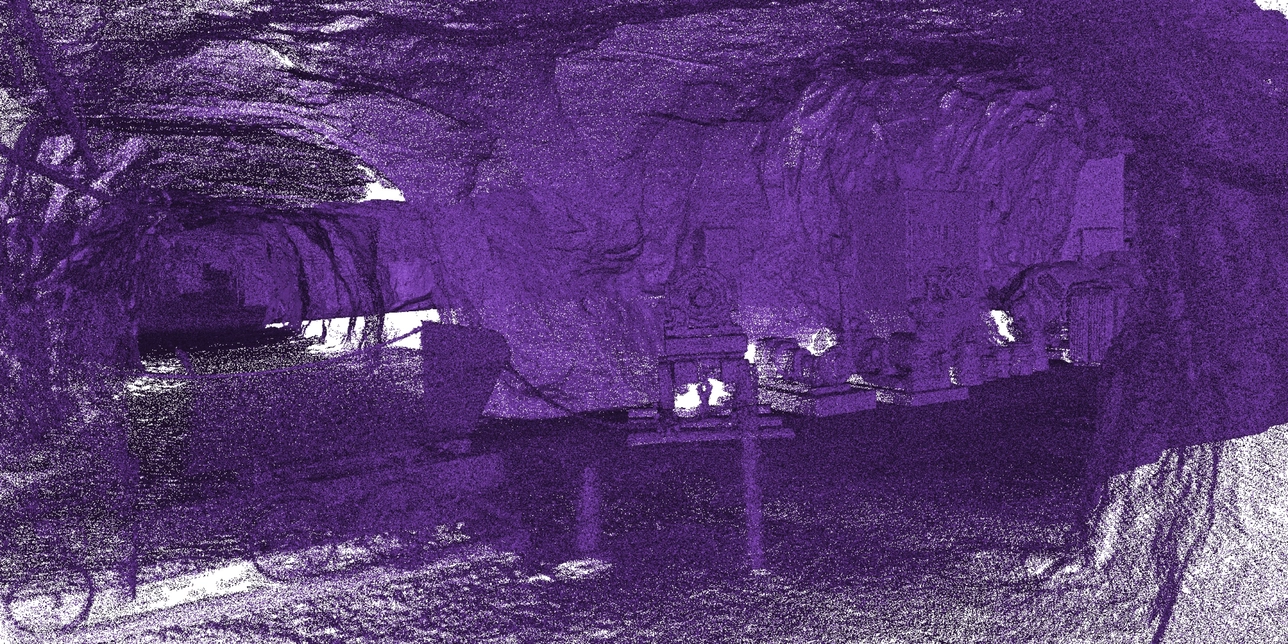

Rudarstvo i podzemni objekti

Podzemni prostori predstavljaju jedno od najzahtjevnijih okruženja za bilo kakvo mjerenje.

Nema GPS signala.

Rasvjeta je ograničena.

Geometrija prostora stalno se mijenja.

Upravo zato mobilni SLAM LiDAR sustavi posljednjih godina postaju standard za dokumentiranje rudnika, tunela i podzemnih prolaza.

Artec Jet tijekom cijelog procesa skeniranja koristi SLAM algoritme koji kontinuirano određuju položaj uređaja na temelju geometrije prostora, bez potrebe za satelitskom navigacijom.

Dobiveni podaci mogu se koristiti za:

• planiranje novih iskopa
• praćenje promjena tijekom eksploatacije
• izračun volumena materijala
• sigurnosne analize
• planiranje ventilacijskih sustava
• dokumentiranje postojećeg stanja.

Time se značajno povećava učinkovitost rada, ali i sigurnost jer se vrijeme provedeno u zahtjevnim uvjetima svodi na minimum.

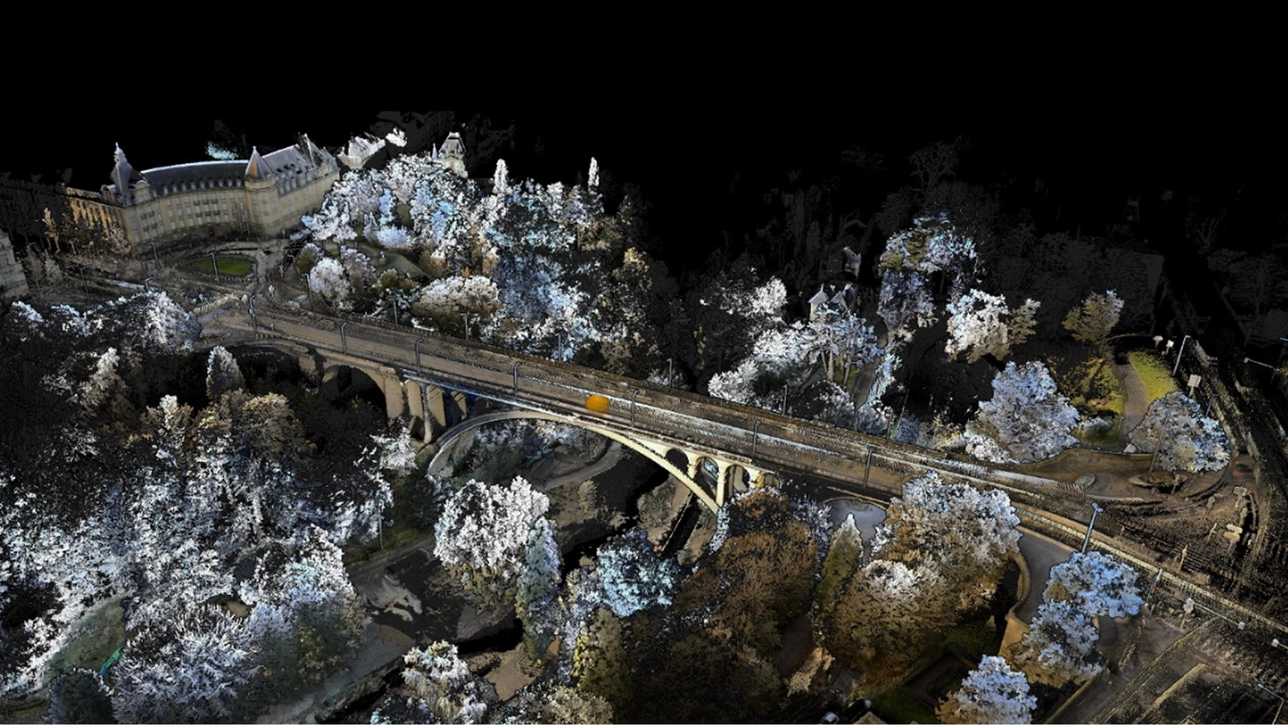

Prometna infrastruktura

Mostovi, željeznički koridori, tuneli i prometnice često predstavljaju logistički izazov za geodetska mjerenja.

Svaki dodatni sat proveden na terenu može značiti zatvaranje prometnice, usporavanje željezničkog prometa ili dodatne troškove izvođača.

Mobilni način rada omogućuje da se veliki dio podataka prikupi tijekom jednog prolaza kroz lokaciju, bez stalnog premještanja stativa.

Takav pristup posebno je koristan kod:

• mostova
• željezničkih kolodvora
• željezničkih koridora
• autocesta
• cestovnih tunela
• urbanih infrastrukturnih projekata.

Dobiveni oblak točaka može se koristiti za projektiranje rekonstrukcija, kontrolu izvedenog stanja ili planiranje budućih zahvata.

Energetika, nafta i procesna industrija

Energetska postrojenja spadaju među najsloženije objekte za dokumentiranje.

Velik broj cjevovoda, spremnika, ventila i procesne opreme često znači da se stvarno stanje razlikuje od postojeće dokumentacije.

Kod planiranja rekonstrukcija ili redovitog održavanja potrebno je imati pouzdane prostorne podatke.

Mobilni SLAM LiDAR omogućuje brzo dokumentiranje:

• rafinerija
• elektrana
• trafostanica
• procesnih postrojenja
• skladišta energenata
• velikih cjevovodnih sustava.

Dobiveni modeli olakšavaju planiranje budućih zahvata, smanjuju mogućnost pogrešaka te omogućuju precizniju koordinaciju različitih projektnih timova.

Digitalni blizanci (Digital Twins)

Digitalni blizanac više nije rezerviran samo za najveće svjetske industrijske sustave.

Sve više proizvodnih tvrtki koristi Digital Twin modele kako bi bolje razumjele stanje svojih pogona, planirale buduće izmjene i pojednostavnile održavanje.

No kvalitetan Digital Twin započinje kvalitetnim prikupljanjem prostornih podataka.

Upravo tu mobilni SLAM LiDAR pokazuje svoju najveću vrijednost.

Artec Jet omogućuje brzo dokumentiranje velikih prostora, dok se dobiveni podaci mogu povezati s drugim informacijama poput BIM modela, CAD dokumentacije ili podataka senzora.

Rezultat nije samo trodimenzionalni model objekta, već digitalna podloga koja se može koristiti tijekom cijelog životnog vijeka postrojenja.

Mobilni LiDAR nije zamjena za svaki 3D skener

Jedna od najčešćih zabluda je da mobilni SLAM LiDAR može zamijeniti sve ostale vrste 3D skenera.

To nije cilj ove tehnologije.

Mobilni LiDAR razvijen je za brzo mapiranje velikih prostora.

Kada je potrebno detaljno digitalizirati pojedini stroj, alat ili komponentu s vrlo visokom razinom geometrijske preciznosti, i dalje je prikladnije koristiti profesionalni ručni 3D skener poput Artec Leo ili specijalizirane sustave za male objekte.

Zbog toga se u praksi najčešće koristi kombinacija različitih Artec rješenja, pri čemu svaki uređaj radi ono za što je razvijen.

Takav pristup daje najbolje rezultate i omogućuje optimalan omjer brzine rada, preciznosti i kvalitete konačnog modela.

Kako izgleda profesionalni workflow uz Artec Jet?

Prikupljanje prostornih podataka samo je prvi korak u procesu digitalizacije velikih objekata. Kako bi dobiveni podaci imali stvarnu vrijednost, potrebno ih je povezati s detaljnijim 3D modelima, BIM dokumentacijom ili postojećim projektnim podacima.

Upravo zato Artec nije razvio samo jedan uređaj, već cijeli ekosustav koji omogućuje da svaki alat radi ono u čemu je najbolji.

Kod većih projekata najčešći workflow izgleda ovako:

1. Brzo mapiranje prostora pomoću Artec Jeta

Prva faza projekta započinje prikupljanjem prostornih podataka.

Artec Jet omogućuje brzo mapiranje velikih prostora poput:

• industrijskih pogona
• skladišta
• tunela
• rudnika
• mostova
• prometne infrastrukture
• energetskih postrojenja.

Rezultat je precizan oblak točaka koji predstavlja digitalnu podlogu cijelog objekta.

2. Detaljno skeniranje pomoću Artec Lea

Veliki objekti rijetko zahtijevaju jednaku razinu detalja na svakom dijelu.

Dok Artec Jet dokumentira kompletan prostor, Artec Leo koristi se za detaljno skeniranje pojedinih elemenata poput:

• strojeva
• proizvodnih linija
• ventila
• cjevovoda
• konstrukcija
• opreme
• tehničkih komponenti.

Na taj način dobiva se kombinacija velikog oblaka točaka i vrlo detaljnih 3D modela tamo gdje su oni stvarno potrebni.

Više o mogućnostima ovog uređaja možete pogledati na stranici Artec Leo.

3. Objedinjavanje podataka pomoću Artec Twins platforme

Posljednji korak nije stvaranje još jednog 3D modela.

Cilj je stvoriti jedinstvenu digitalnu sliku cijelog objekta.

Artec Twins omogućuje objedinjavanje podataka dobivenih različitim Artec uređajima u jednu zajedničku platformu.

Na taj način projektni timovi mogu koristiti:

• oblak točaka
• detaljne 3D modele
• BIM podatke
• CAD dokumentaciju
• dodatne informacije o objektu.

Rezultat je Digital Twin koji omogućuje lakše planiranje rekonstrukcija, održavanja i budućih projekata.

Artec Jet ili Artec Ray II – koji odabrati?

Iako oba uređaja služe za dokumentiranje velikih prostora, razvijena su za različite načine rada.

To ne znači da je jedan uređaj bolji od drugoga.

Najčešće se koriste za potpuno različite vrste projekata, a kod složenijih zadataka često se i međusobno nadopunjuju.

Kada odabrati Artec Jet?

Artec Jet nije namijenjen svakom projektu.

Međutim, postoje situacije u kojima njegova tehnologija donosi značajnu prednost u odnosu na klasične metode rada.

Najčešće ga preporučujemo kada je potrebno:

• brzo dokumentirati velike objekte
• raditi u prostorima bez GPS signala
• mapirati tunele, rudnike ili podzemne objekte
• izraditi podlogu za Scan-to-BIM projekte
• stvoriti Digital Twin velikog postrojenja
• dokumentirati postojeće stanje industrijskih pogona
• prikupiti veliku količinu podataka u što kraćem vremenu.

Kod projekata gdje je važna brzina prikupljanja podataka, mobilni SLAM LiDAR može značajno smanjiti vrijeme provedeno na terenu te pojednostaviti cijeli proces obrade.

Zašto je brzina prikupljanja podataka sve važnija?

Kod većine velikih projekata trošak opreme nije najveća stavka.

Najveći trošak predstavlja vrijeme.

Vrijeme provedeno na lokaciji.

Vrijeme tijekom kojeg je dio proizvodnje zaustavljen.

Vrijeme potrebno za zatvaranje prometnice.

Vrijeme koje projektni tim čeka na kvalitetne podatke.

Upravo zato moderne tehnologije više nisu usmjerene isključivo na povećanje preciznosti, već i na povećanje učinkovitosti cijelog procesa.

Mobilni SLAM LiDAR omogućuje da se više vremena posveti analizi podataka i donošenju odluka, a manje samom prikupljanju mjerenja.

Budućnost profesionalnog 3D mapiranja

Posljednjih nekoliko godina vidljiv je jasan trend razvoja profesionalnih sustava za mobilno mapiranje.

Sve više industrija prelazi s klasičnih metoda na kombinaciju mobilnog LiDAR-a, detaljnog ručnog skeniranja i digitalnih blizanaca.

Takav pristup omogućuje brže donošenje odluka, jednostavnije planiranje rekonstrukcija i kvalitetnije upravljanje postojećim objektima.

Artec Jet upravo je razvijen kao dio takvog modernog pristupa digitalizaciji prostora.

Gdje možete saznati više?

Ako želite detaljnije upoznati mogućnosti Artec Jet sustava, pogledajte našu stranicu Artec Jet – profesionalni SLAM LiDAR 3D skener, gdje ćete pronaći:

• detaljne tehničke specifikacije
• načine montaže
• primjere primjene
• video predstavljanja
• službenu Artec brošuru
• odgovore na najčešća pitanja.
